DEMONTÁŽ MOTORU
|
|
Demontáž motoru z brouka není
zvlášť náročná práce. Většinou jde pouze o poprvé, pokud jste tedy
matadory, nemusíte následující text číst. Nebo si ho přečtěte a
navrhněte vhodná doplnění.
Motor lze vyndat opravdu
kdekoliv a za velice krátkou dobu, vím určitě, že by se na toto téma
sešly celkem zajímavé příhody , každopádně táta by mohl vyprávět o
častém vyndavání motoru před domem v Praze doslova na ulici. Mě se pak navždy vryje do
paměti moje první instalace motoru do auta, kterou jsem dělal
nešťastné 11. září
2001. |
|
zpět na techhelp |
|
|
|
Krok první. Odpojte
akumulátor. Podložte přední kola, zajistěte je proti pohybu a
zdvihněte zadní část vozidla do takové výše, abyste mohli pod motorem
pracovat.
|
|
|
|
Krok druhý. Sejměte vzduchový
filtr z karburátoru, při té příležitosti ho vyčistěte a dejte novou
olejovou náplň (máte snad ještě původní olejový, nebo ne?). Filtr
uložte mimo a zakryjte vršek karburátoru proti nečistotám.
|
|
|
|
Krok třetí. Odpojte elektrické
kabely od cívky, karburátoru a regulátoru napětí. Celý svazek umístěte
bezpečně někam mimo tak, aby nepřekážel (do pravé části motorového
prostoru). Odpojte strunu plynu a bowden úplně vytáhněte otvorem v
sahaře. |
|
|
|
Je nanejvýš vhodné si každý
vodič hned po odpojení označit. Ne každý z nás je autoelektrikář a ne
každý z nás má instalaci provedenu původních barvách izolací. |
|
|
|
Krok čtvrtý. Demontujte plechy
ze zadní části motoru-jejich provedení se liší podle roku výroby.
Pokud již máte nový typ topení s topníky, sejměte nejdříve dva
papírové "choboty", které vedou od sahary k výměníkům. |
|
|
|
Krok pátý. Vyjměte horní dva z
celkem čtyř šroubů M17, kterými je motor přišroubován k převodovce.
Použijte stranové klíče. Na straně spolujezdce je tímto šroubem
zároveň přidržován startér. Buďte trpěliví a připravte se na docela
pomalé šroubování kousek po kousku.
|
|
|
|
Vlezte pod auto. Zde se
vyplatí mít auto dobře očištěné, protože nastává pro mě nejvíce
nepříjemná část celého procesu. Prach, padající do očí dokáže práci
pěkně znemožnit a také oči poranit, proto si chraňte zrak. Já používám
staré výsadkářské brýle.
|
|
|
|
Krok šestý. Sejměte 2 plastové hadice, které
vedou od topníků ke karoserii. |
|
|
|
Krok sedmý. Odpojte lanka
ovládání topníků a odpojte palivovou hadičku. K jejímu dočasnému
ucpání lze použít např. stará tužka nebo pastelka - mě to netrápí, můj
brouk z raného roku 61´má ještě pod nádrží palivový kohout. |
|
|
|
Krok osmý. Odšroubujte dva
zbývající spodní šrouby motoru M17. |
|
|
|
Krok devátý. Podepřete "na
dotyk" motor zvedákem pod vypouštěcím víčkem oleje. Mezi zvedák a
motor vložte kus dřevotřísky, hobry nebo jiného materiálu.
|
|
|
|
A konečně...motor nyní zvedákem mírně odlehčete a
pokuste se motor vykývnutím uvolnit ze svorníků na převodovce. Pomalu
spusťe motor co nejníže to jde a během toho se ujišťujte, že hřídel
motoru ani svorníky nikde za nic neváznou. |
|
|
|
Krok poslední. Zadní část vozu zvedněte tak, aby
motor prošel ven. Já jsem při demontáži motor spustil na velký plát
dřevotřísky a vytáhl ho mimo vůz na ní. Ušetřil jsem tak výšku
zvedáku.
|
|
|
|
Tento obrázek ukazuje, jak vysoko musí být zadní
část auta při demontáži motoru. Kdepak, vrchem to nejde... |
|
zpět na techhelp |
|
|
|
|
VÝMĚNA MOTORU V
BROUKU 1200 ZA SILNĚJŠÍ |
|
Zkrátka i když
většina z nás má brouka pro radost, přijdou v provozu takové chvíle,
kdy byste dali nevím co za pár koníků navíc (konkrétně já v
kopcích...). Výkon broučka 1200 je na dnešní dobu skromný, malý
motůrek ze sebe vydá 34 divokých kobyl při 3600 ot/min. Naštěstí s
postupem času a modernizací brouka nastoupily i motory výkonnější,
které již v sériovém provedení podávají výkon více uspokojivý. Snaha o
maximální unifikaci náhradních dílů, nízkou výrobní cenu a
vynalézavost inženýrů ve Wolfsburgu způsobila, že tyto motory můžeme
do staršího typu implantovat bez větších a dramatických zásahů.
Přehled vyráběných
motorů naleznete na stránce VW broukklubu přímo
zde.
Pro účely navýšení
výkonu uvažuji kterýkoliv motor od dvoukanálové třináctistovky(44 hp)
dále. K dipozici tedy máme:
1300 dvoukanál
44hp
motor shodné
konstrukce s dvoukanálovou 1600. Má mnoho shodných dílů včetně klikové
skříně a klikového ústrojí. Malý rozdíl je v hlavách a průměru sacího
potrubí. Má vynikající výkon a přesto je hospodárný
1500 jednokanál
44hp
motor, který původně
vzešel z busu a byl upraven pro použití v brouku. Není k sehnání a
podle toho co jsem slyšel, je to nejdražší motor co se týče oprav a
shánění dílů. Přesto je to motor fajnšmekrů, jak vidíme u brněnského
oválka a také snad zanedlouho na projektu, který se připravuje v
Severních Čechách..:)
1600 jednokanál
46hp
vyniká kroutícím
momentem a tedy zátahem již od nízkých otáček. Velice dobře se
uplatnil v busu a montáž do brouka mu sluší
1600 dvoukanál
50hp
rozšířený univerzální
motor, nejvýkonnější z celé škály. Dvoukanálová konstrukce hlav
zlepšila plnění a tedy průběh výkonu až do vyšších otáček. Jeho
montáží teoreticky získáme nárůst výkonu o necelých 50% oproti motoru
původnímu. |
|
|

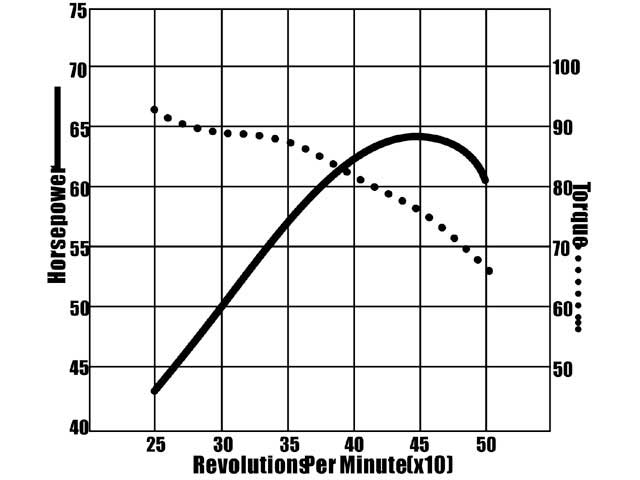

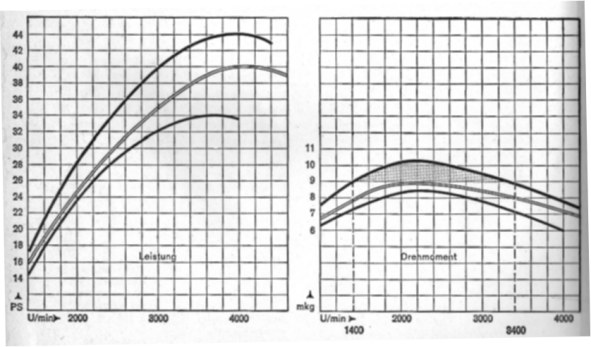

GRAFY
VÝKONU/KROUTÍCÍHO MOMENTU U MOTORŮ 1200 a 1600 |
|
Rád bych Vás ještě na
tomto místě odkázal na můj dřívější článek, týkající se přestavby
brouka na 12V. Najdete ho
zde. Je
nutné si ho přečíst již toho důvodu, že pokud montujete větší motor
jak 1300, vyplatí se na 12V přejít. Je samozřejmě technicky možné i
šestnáctistovku provozovat na 6V se starým dynamem a 6V startérem (viz
odstavec o setrvačnících), ale pokud je motor například v létě
zahřátý, malý startér s ním bude mít potíže.
Pokud jste si můj
výplod přečetli, máte polovinu potíží za sebou. Důležitá poznámka se
týká spojky. Cca. v roce 1971 byla změněna konstrukce vypínacího
ložiska a tím i tvar přítlačného talíře spojky. Jednotlivé typy NENÍ
MOŽNÉ kombinovat. |

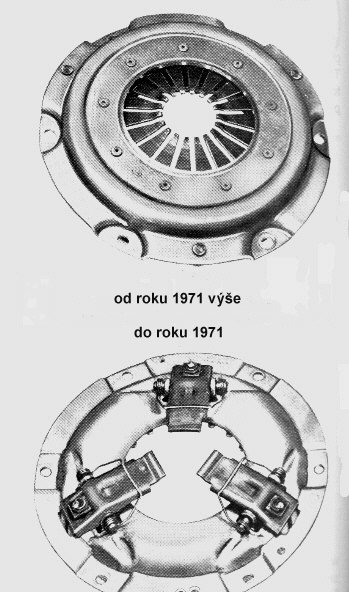

tvary přítlačných talířů |
tvary vypínacích ložisek |
|
|
|
|
Já
sám si právě vestavbou šestnáctistovky do svého brouka procházím, budu
tedy zanedlouho moci podat zážitky z první ruky. Pokud jste provedli
vestavbu novějšího motoru do brouka a chtěli byste nám začátečníkům
poradit, učiňte tak ve
fóru. |
|
POKRAČOVÁNÍ PŘÍŠTĚ |
|
|
